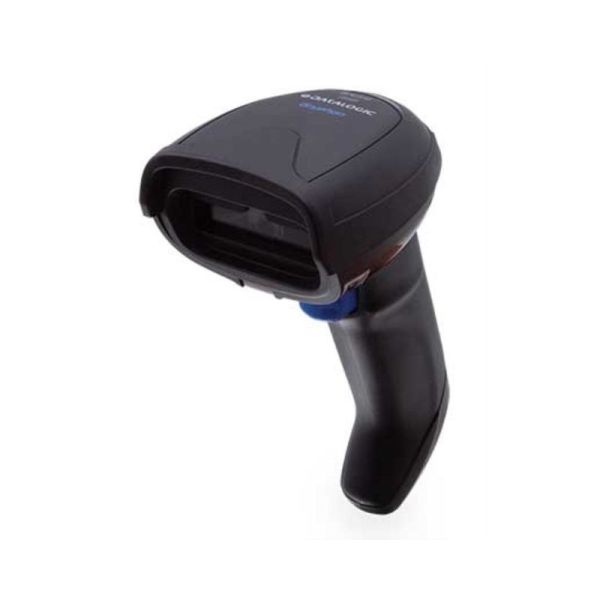

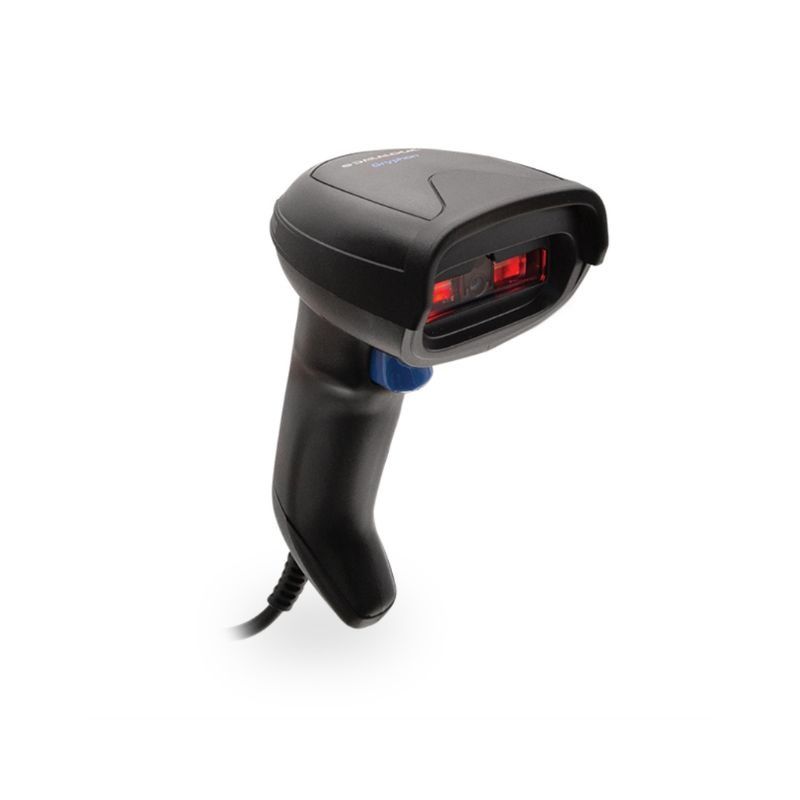

Datalogic Gryphon I GD4220 1D-USB-Scanner

Produktbeschreibung

Datalogic Gryphon I GD4220: Fortschrittliches 1D-Scannen für professionelle Anwendungen

Der Datalogic Gryphon I GD4220 ist ein kabelgebundener 1D-Linear-Imager-Scanner, der für professionelle Anwendungen entwickelt wurde, die hohe Leseleistung, Ergonomie und Zuverlässigkeit erfordern. Als Teil der Premium-Serie Gryphon 4200 kombiniert er einen Solid-State-CCD-Sensor mit speziellen Datalogic-Technologien, um das Erfassen von Barcodes im Arbeitsalltag zu vereinfachen.

Diese Konfiguration ist die reine USB-Variante in Schwarz und wird im Set mit dem USB-Kabel 90A052258 geliefert. Er verfügt über keine drahtlose Kommunikation: Er ist für feste Arbeitsplätze konzipiert, an denen eine kabelgebundene Verbindung für Betriebskontinuität sorgt, ohne dass Batterien oder Ladevorgänge verwaltet werden müssen.

Enhanced Linear Imaging für schwierige 1D-Barcodes

Die Enhanced Linear Imaging-Technologie wurde entwickelt, um hohe Leistung und eine große Schärfentiefe zu bieten. Der GD4220 kann sowohl 1D-Codes mit hoher Dichte als auch mit niedriger Auflösung erfassen und kommt auch mit schwer lesbaren, schlecht gedruckten oder beschädigten Barcodes zurecht.

Der Scanner erkennt automatisch die wichtigsten 1D-Standardcodes, einschließlich der linearen GS1 DataBar-Codes. Er ist außerdem für das Erfassen von Barcodes ausgelegt, die auf mobilen Geräten angezeigt werden – eine nützliche Funktion bei Anwendungen, bei denen digitale Codes direkt auf einem Bildschirm dargestellt werden.

400 Lesungen pro Sekunde und eine Auflösung von bis zu 3 mil

Der CCD-Solid-State-Sensor erreicht eine maximale Verarbeitungsgeschwindigkeit von 1.000.000 Pixeln pro Sekunde, was 400 Lesungen pro Sekunde entspricht. Diese Leistung ermöglicht eine reibungslose Erfassung an Arbeitsplätzen mit häufigen Scanvorgängen.

Die maximale Auflösung beträgt 0,077 mm, was 3 mil entspricht, während das erforderliche Mindestdruckkontrastverhältnis bei 15 % liegt. Die Beleuchtung erfolgt über ein doppeltes LED-Array mit einer Wellenlänge zwischen 612 und 630 nm.

Große Tiefenschärfe bis zu 147 cm

Der GD4220 ermöglicht das Erfassen von Barcodes aus unterschiedlichen Entfernungen, je nach Symbologie und entsprechender Dichte. Bei Code 39 mit 5 mil liegt der typische Erfassungsbereich zwischen 5 und 37 cm, während er sich bei Code 39 mit 10 mil von 5 bis 73,5 cm erstreckt.

Bei einem Code 39 mit 20 mil kann die Entfernung bis zu 147 cm betragen, während der typische Erfassungsbereich für EAN/UPC mit 13 mil zwischen 3,5 und 90 cm liegt. Die tatsächlichen Entfernungen hängen auch von der Länge des Symbols, dem Scanwinkel, der Druckqualität, dem Kontrast und den Umgebungslichtverhältnissen ab.

Green Spot und 3GL für eine effektive visuelle Bestätigung

Die Datalogic Green Spot-Technologie projiziert eine visuelle Bestätigung direkt auf den Code, sobald das Einlesen erfolgreich abgeschlossen ist. Dies ist besonders nützlich in lauten Umgebungen oder bei schlechten Lichtverhältnissen, wo es weniger praktisch sein kann, sich ausschließlich auf das akustische Signal zu verlassen.

Das System 3GL (Three Green Lights) kombiniert den Green Spot mit zwei LEDs, die einen erfolgreichen Lesevorgang anzeigen. Zu diesen Anzeigen kommt ein akustisches Signal mit einstellbarer Tonhöhe hinzu, wodurch der Bediener verschiedene Rückmeldungen erhält, um das Scanergebnis sofort zu überprüfen.

Motionix und Soft Line Viewfinder für eine intuitive Bedienung

Die Motionix-Technologie erkennt die Bewegung des Scanners und lässt das Gerät automatisch in den lesebereiten Modus wechseln. Dieses System erleichtert den Arbeitsablauf und macht die Interaktion mit dem Lesegerät bei sich wiederholenden Tätigkeiten natürlicher.

Der GD4220 nutzt zudem den charakteristischen Soft Line Viewfinder von Datalogic, der dem Bediener dabei helfen soll, den zu erfassenden Barcode leichter zu erkennen und anzupeilen.

Große Positionierungsfreiheit beim Scannen

Die Lesewinkel ermöglichen das Erfassen von Barcodes, auch ohne dass der Scanner perfekt ausgerichtet sein muss. Der GD4220 unterstützt eine Neigung von ±65°, eine Drehung von ±45° und eine seitliche Ausrichtung von ±65°.

Diese Toleranz vereinfacht die manuelle Bedienung im Arbeitsalltag, insbesondere wenn das Etikett nicht frontal zum Scanner positioniert werden kann.

Kabelgebundene USB-Verbindung für einen festen Aufstellungsort

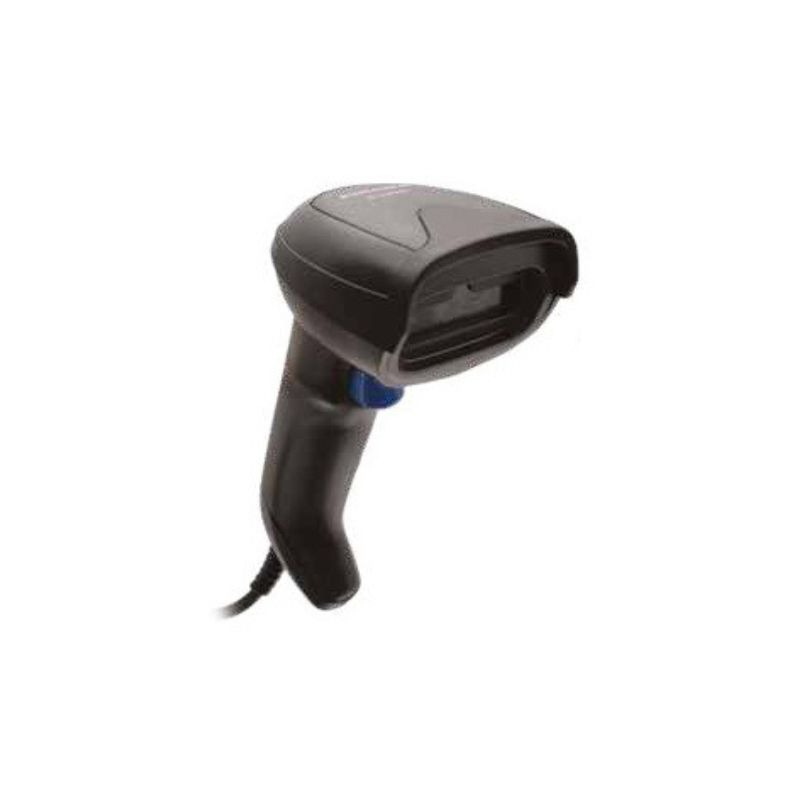

Der GD4220 ist die reine USB-Variante der kabelgebundenen Gryphon 4200-Serie. Laut Datalogic-Dokumentation unterstützt er USB-Typ-C und USB, während der GD4290 das Modell derselben Produktfamilie ist, das für Installationen vorgesehen ist, die auch RS-232 erfordern.

Diese spezifische Konfiguration wird mit dem USB-Kabel 90A052258 geliefert. Die vom GD4220 benötigte Versorgungsspannung beträgt 5 VDC ±5 %, bei einer typischen Betriebsstromaufnahme von weniger als 350 mA bei 5 V und einer Standby-Stromaufnahme von weniger als 60 mA bei 5 V.

IP52 und Sturzfestigkeit aus 1,8 Metern Höhe

Der Gryphon I GD4220 ist für den professionellen Alltagseinsatz ausgelegt. Das Gehäuse bietet die Schutzart IP52 und hält wiederholten Stürzen aus 1,8 m Höhe auf eine Betonfläche stand.

Der Schutz vor elektrostatischen Entladungen erreicht 16 kV in der Luft. Der Scanner kann zudem bei Umgebungslichtstärken zwischen 0 und 130.000 Lux betrieben werden, was den Einsatz in Umgebungen mit unterschiedlichen Lichtverhältnissen erleichtert.

„Disinfectant-Ready“-Gehäuse für regelmäßige Reinigung

Die Gryphon 4200-Serie verfügt über ein „Disinfectant-Ready“-Gehäuse, das für die tägliche Reinigung mit aggressiven Desinfektionsmitteln entwickelt wurde, wie sie üblicherweise im Gesundheitswesen zum Einsatz kommen.

Diese Eigenschaft ist besonders nützlich in Labors und Apotheken sowie ganz allgemein an gemeinsam genutzten Arbeitsplätzen, an denen Scanner und Peripheriegeräte regelmäßig gereinigt werden müssen.

Ergonomisches Design und ein Gewicht von 163 g

Der GD4220 misst 16,6 × 6,8 × 10,9 cm und wiegt 163 g. Das handliche Format wurde entwickelt, um eine gute Ergonomie bei Tätigkeiten zu gewährleisten, die im Laufe des Tages wiederholtes Scannen erfordern.

Die Betriebstemperatur liegt zwischen 0 °C und 50 °C, während die Lagertemperatur von -20 °C bis 70 °C reicht. Die zulässige relative Luftfeuchtigkeit liegt zwischen 0 % und 95 % ohne Kondensation.

Konfiguration und Verwaltung mit Datalogic Aladdin

Der Scanner ist kompatibel mit Datalogic Aladdin, einer kostenlos verfügbaren Konfigurationssoftware. Dieses Dienstprogramm ermöglicht die Verwaltung der Scanner-Parameter und vereinfacht die Konfiguration in professionellen Installationen.

Datalogic stellt außerdem die Dienstprogramme OPOS und JavaPOS sowie die Funktion „Remote Host Download“ zur Verfügung, die darauf ausgelegt sind, die Kosten für Serviceeinsätze zu senken und die betriebliche Verwaltung des Geräts zu erleichtern.

Anwendungsfälle und Kompatibilität

Der Datalogic Gryphon I GD4220 eignet sich für den Einzelhandel und Verkaufsstellen, gewerbliche Dienstleistungen, Postämter, Banken, die öffentliche Verwaltung und Versorgungsunternehmen. Er findet auch in der Leichtindustrie bei laufenden Prozessen und der Auftragsabwicklung Anwendung.

Die „Disinfectant-Ready“-Konstruktion begünstigt zudem den Einsatz in Labors und Apotheken, während die Fähigkeit, Barcodes von Mobilgeräten zu lesen, die Einsatzmöglichkeiten in den Bereichen Zugangskontrolle, Ticketverkauf und Unterhaltung erweitert. Diese kabelgebundene Variante ist mit Arbeitsplätzen kompatibel, die über einen geeigneten USB- oder USB-C-Anschluss verfügen.
