Datalogic QuickScan QW2520 2D-USB-Scanner

Produktbeschreibung

Datalogic QuickScan QW2520: Vielseitiges 2D-Scannen für den professionellen Einsatz

Der Datalogic QuickScan QW2520 ist ein kabelgebundener 2D-Scanner mit VGA-Sensor, der für die praktische Erfassung von Barcodes im professionellen Alltag entwickelt wurde. Er gehört zur QuickScan 2500-Serie und vereint omnidirektionales Scannen, Green-Spot-Technologie, Motionix-Bewegungserkennung und USB-Anschluss.

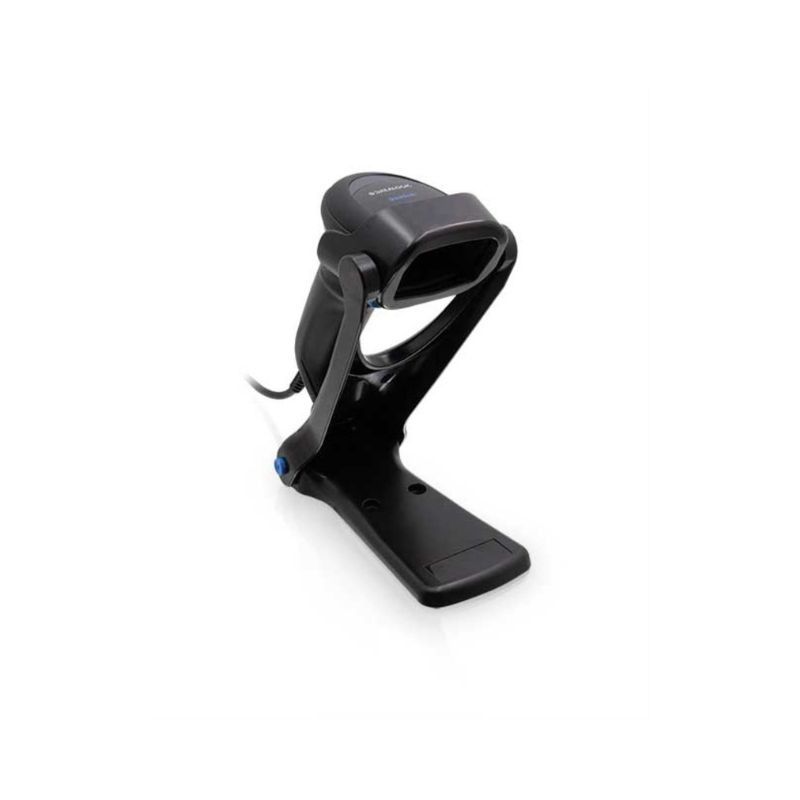

Diese schwarze Ausführung wird als Set mit dem USB-Kabel 90A052258 und der Halterung STD-QW25-BK geliefert. Er eignet sich besonders für Verkaufsstellen und andere Einsatzorte, an denen sowohl herkömmliche Barcodes als auch 2D-Codes und auf mobilen Geräten angezeigte Codes erfasst werden müssen.

VGA-Sensor für omnidirektionales 1D- und 2D-Scannen

Der QuickScan QW2520 verwendet einen VGA-Bildsensor mit 640 × 480 Pixeln. Damit unterscheidet er sich von den Modellen QD, QM und QBT der QuickScan 2500-Serie, die einen 1-Megapixel-Sensor verwenden. Die VGA-Konfiguration des QW ist darauf ausgelegt, die wesentlichen Funktionen des 2D-Scannens zu bieten und gleichzeitig eine bequemere Handhabung zu gewährleisten.

Das Scannen erfolgt in alle Richtungen: Es ist daher nicht erforderlich, den Code vor dem Erfassen in eine bestimmte Ausrichtung zu bringen. Diese Eigenschaft vereinfacht sich wiederholende Arbeitsabläufe und erweist sich insbesondere an Kassen als nützlich.

Kompatibel mit zahlreichen 1D- und 2D-Symbologien

Der QW2520 erkennt automatisch die wichtigsten 1D-Barcodes, einschließlich der linearen GS1 DataBar-Codes. Bei 2D-Codes unterstützt er Aztec Code, China Han Xin Code, Data Matrix, MaxiCode, Micro QR Code, QR Code und DotCode.

Die Kompatibilität umfasst zudem verschiedene Postleitzahlen-, gestapelte und zusammengesetzte Codes, darunter PDF417, MicroPDF417, MacroPDF, GS1 DataBar Stacked, GS1 DataBar Expanded Stacked sowie zusammengesetzte EAN/JAN- und UPC-Symbologien. Die im Datenblatt angegebenen Funktionen „Digimarc Digital Watermark“ und „OCR“ sind hingegen den Modellen QD2500, QM2500 und QBT2500 vorbehalten und gelten nicht für das Modell QW2520.

Scannen von Codes mit Smartphones und durch Plexiglas

Die QuickScan 2500-Serie wurde auch für die modernen Anforderungen im Einzelhandel entwickelt, wo zunehmend elektronische Gutscheine, Kundenkarten und andere auf dem Bildschirm eines Smartphones angezeigte Codes gescannt werden.

Das System ist zudem darauf ausgelegt, das Scannen durch Plexiglaswände zu erleichtern und schwer zu erfassende, schlecht gedruckte oder beschädigte Barcodes zu verarbeiten. Diese Funktionen erweitern den Einsatzbereich an Service- und Kassentheken.

Intuitives Anvisieren und angenehme Beleuchtung

Das Modell QW nutzt einen blauen Punkt als Anvisiersystem, der auf einer LED-Emission von 468 nm basiert. Diese Markierung hilft dem Bediener, den Bereich, auf den der Scanner ausgerichtet ist, sofort zu erkennen.

Die Beleuchtung erfolgt hingegen über eine rote LED mit 617 nm. Das sanfte Licht wurde entwickelt, um die Augenbelastung des Bedieners bei wiederholten Scanvorgängen zu verringern.

Green Spot für eine sofortige Bestätigung

Die patentierte Datalogic Green Spot-Technologie liefert eine visuelle Bestätigung direkt auf dem Barcode, sobald der Lesevorgang erfolgreich abgeschlossen wurde. Das System ermöglicht es dem Bediener, die Erfassung schnell zu überprüfen, ohne sich ausschließlich auf akustisches Feedback verlassen zu müssen.

Der QW2520 verfügt außerdem über eine LED für den Leseerfolg und ein akustisches Signal mit einstellbarer Tonhöhe, wodurch im täglichen Einsatz mehrere Bestätigungsmöglichkeiten zur Verfügung stehen.

Motionix für flüssigere Betriebsübergänge

Die patentierte Motionix-Technologie erkennt die Bewegung des Geräts und wurde entwickelt, um die Übergänge zwischen den Lesemodi flüssiger zu gestalten. Dieses System trägt dazu bei, die Interaktion mit dem Scanner bei sich wiederholenden Vorgängen natürlicher zu gestalten.

In Kombination mit der im Kit enthaltenen Halterung STD-QW25-BK lässt sich der Scanner nahtlos in den Arbeitsplatz integrieren und bleibt für den Bediener leicht zugänglich.

Auflösung von bis zu 3 mil bei linearen Codes

Obwohl der QW2520 einen VGA-Sensor verwendet, erreicht er eine maximale Auflösung von 0,077 mm, was 3 mil entspricht, bei linearen 1D-Codes. Bei PDF417 beträgt die maximale Auflösung 0,127 mm bzw. 5 mil, während sie bei Data Matrix 0,152 mm bzw. 6 mil erreicht.

Für QR-Codes liegt die angegebene maximale Auflösung bei 0,17 mm, was 6,7 mil entspricht. Das minimale Druckkontrastverhältnis kann bei einer bestimmten Konfiguration bis zu 15 % betragen.

Gute Bewegungsfreiheit beim Scannen

Der Scanner bietet eine Bewegungstoleranz von 30 IPS sowie Lesewinkel, die das Erfassen von Codes aus verschiedenen Ausrichtungen erleichtern. Der Neigungswinkel beträgt ±65°, die Schräglage ±65° und die Drehung bis zu 360°.

Diese Eigenschaften, kombiniert mit dem omnidirektionalen Scannen, verringern die Notwendigkeit, den Barcode präzise vor dem Scanner zu positionieren, und fördern einen natürlicheren Arbeitsablauf.

Für den täglichen Einsatz geeignete Tiefenschärfe

Die Tiefenschärfe variiert je nach Symbologie, Druckauflösung, Kontrast und Umgebungslicht. Bei Code 39 mit 5 mil bietet der QW2520 einen typischen Bereich zwischen 0,5 und 23 cm, während er bei Code 39 mit 10 mil 37 cm erreicht.

Bei EAN/UPCA mit 13 mil beträgt die Reichweite bis zu 40 cm. Der typische Erfassungsbereich beträgt 15,5 cm bei Data Matrix mit 10 mil, 13,5 cm bei PDF417 mit 6,7 mil und 33 cm bei QR-Code mit 20 mil.

Kabelgebundenes USB ohne Akkuverwaltung

Der QW2520 ist ein kabelgebundenes USB-only-Modell. Die Dokumentation der Serie gibt die Unterstützung für USB-Typ-C und USB an, wodurch er sich vom QD2590 unterscheidet, der dank der Multi-Schnittstellen-Konfiguration zusätzlich RS-232 bietet.

Er verfügt weder über Bluetooth noch über STAR-Funk oder einen Akku – Funktionen, die bei anderen kabellosen Varianten der Serie vorgesehen sind. Diese Konfiguration eignet sich daher für Einsatzorte, an denen eine stabile kabelgebundene Verbindung bevorzugt wird, ohne dass der Scanner aufgeladen werden muss.

IP52 und Sturzfestigkeit aus 1,5 Metern Höhe

Die Konstruktion ist auf die Anforderungen des professionellen Einsatzes ausgelegt. Der QW2520 bietet eine IP52-Schutzart und übersteht wiederholte Stürze aus 1,5 m Höhe auf eine Betonfläche.

Die angegebene Betätigungsfestigkeit erreicht 10 Millionen, während der ESD-Schutz bei Luftentladungen bis zu 16 kV beträgt. Das Gerät kann zudem bei Umgebungslichtstärken zwischen 0 und 100.000 Lux betrieben werden.

Kompakt und leicht für den häufigen Einsatz

Das kabelgebundene Modell misst 14,8 × 6,8 × 12,6 cm und wiegt 145 g. Die kompakte Bauweise erleichtert den Einsatz an Arbeitsplätzen, an denen der Scanner im Laufe des Tages häufig in die Hand genommen wird.

Die Betriebstemperatur liegt zwischen 0 °C und 50 °C, während der angegebene Bereich für Lagerung und Transport von -40 °C bis 70 °C reicht. Die zulässige Luftfeuchtigkeit beträgt bis zu 95 % ohne Kondensation.

Konfiguration über Datalogic Aladdin

Der QuickScan QW2520 ist kompatibel mit Datalogic Aladdin, einer kostenlos verfügbaren Konfigurationssoftware. Die Version Aladdin 3.0 bietet eine grafische Benutzeroberfläche und spezielle Tools zur Programmierung der Geräte.

Zudem stehen die Dienstprogramme OPOS und JavaPOS kostenlos zur Verfügung. Die Funktion „Remote Host Download“ soll die Verwaltung vereinfachen und dazu beitragen, Serviceeinsätze zu reduzieren.

Anwendungsfälle und Kompatibilität

Der Datalogic QuickScan QW2520 eignet sich vor allem für den Einzelhandel und den Point-of-Sale-Bereich, einschließlich Kassiervorgängen, der Verwaltung von Kundenkarten und elektronischen Gutscheinen. Die Dokumentation von Datalogic sieht zudem den Einsatz bei Postämtern, Banken, in der öffentlichen Verwaltung und bei Versorgungsunternehmen vor.

Weitere Anwendungsszenarien umfassen Zugangskontrolle, öffentlichen Nahverkehr, Lotterien, Glücksspiel, Labore, Apotheken, Patientenversorgung und Leichtindustrie. Diese Variante ist kabelgebunden und verfügt über eine USB-Schnittstelle, während das Kit das USB-Kabel 90A052258 und die Halterung STD-QW25-BK enthält.
