Datalogic QuickScan QM2500 – kabelloser 2D-Scanner

Produktbeschreibung

Datalogic QuickScan Mobile QM2500: Zuverlässiges drahtloses 2D-Scannen bis zu 30 Metern

Der Datalogic QuickScan Mobile QM2500 ist ein professioneller drahtloser 2D-Scanner, der für Anwendungen entwickelt wurde, die Bewegungsfreiheit und eine schnelle Erfassung von Barcodes erfordern. Er nutzt das proprietäre Funksystem „Datalogic STAR Cordless System“ und arbeitet in dieser Konfiguration auf der Frequenz 433,92 MHz.

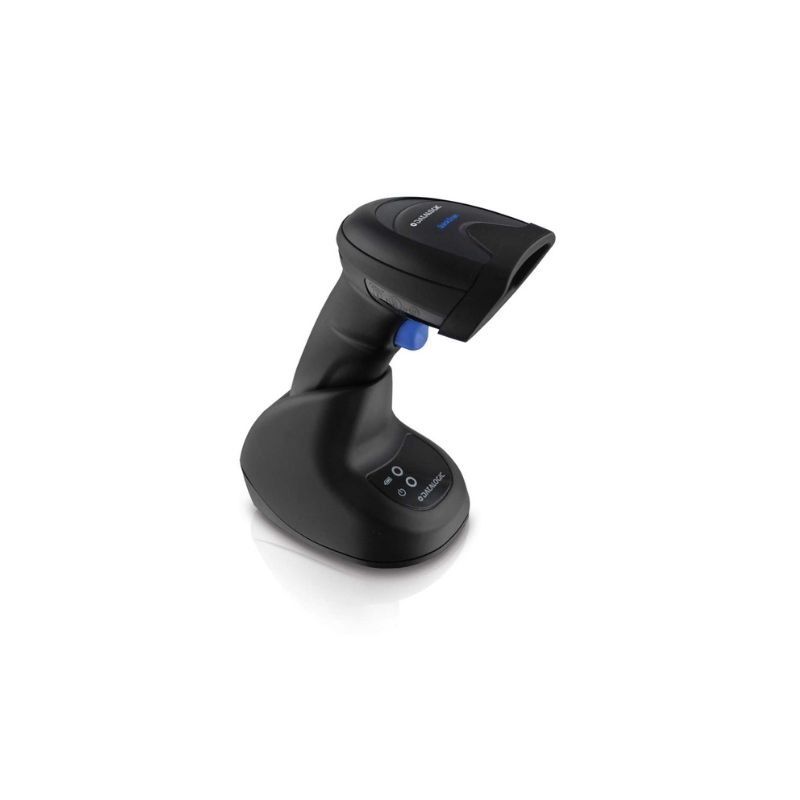

Das Set umfasst den schwarzen Scanner, die Dockingstation BC2090 und das USB-Kabel 90A052258 und bietet damit eine Komplettlösung für den Einsatz im Einzelhandel, im Dienstleistungssektor, im Gesundheitswesen, im öffentlichen Sektor und in der Leichtindustrie.

1-Megapixel-2D-Imager

Der 1-Megapixel-Bildsensor mit einer Auflösung von 1280 × 800 Pixel ermöglicht das Erfassen einer Vielzahl von Barcode-Symbologien. Das omnidirektionale Scannen macht eine präzise Ausrichtung des Scanners zum Barcode überflüssig und beschleunigt so wiederkehrende Arbeitsabläufe.

Der QuickScan QM2500 erkennt automatisch die wichtigsten linearen 1D-Codes, einschließlich GS1 DataBar, und unterstützt 2D-Codes wie Aztec, China Han Xin, Data Matrix, MaxiCode, Micro QR, QR Code und DotCode.

Umfassende Kompatibilität mit professionellen Codes

Neben 1D- und 2D-Barcodes unterstützt der Scanner verschiedene Post-, gestapelte und zusammengesetzte Codes. Dazu gehören Australian Post, British Post, China Post, IMB, Japanese Post, KIX Post, Planet, Postnet und Royal Mail sowie PDF417, MicroPDF417 und verschiedene GS1-DataBar-Varianten.

Das Modell QM2500 unterstützt zudem Digimarc-Digitalwasserzeichen sowie die Funktionen OCR-A, OCR-B und MICR und erweitert damit die Einsatzmöglichkeiten in professionellen Anwendungen mit unterschiedlichen Datentypen.

433-MHz-Funk-STAR-Cordless-System

Die drahtlose Kommunikation erfolgt über das Datalogic STAR Cordless System. Die hier beschriebene Variante arbeitet mit 433,92 MHz und bietet bidirektionale Kommunikation in Punkt-zu-Punkt-Konfiguration.

Die angegebene Funkreichweite beträgt 30 Meter im freien Feld. Das STAR-System ist so konzipiert, dass es eine Kommunikation mit geringer Empfindlichkeit gegenüber Hindernissen und Störungen bietet, was besonders in Umgebungen nützlich ist, in denen bereits zahlreiche Bluetooth- und WLAN-Geräte vorhanden sind.

Green Spot und hochpräzise Zielerfassung

Das Zielerfassungssystem nutzt eine blaue LED mit 468 nm, während die Beleuchtung über eine rote LED mit 617 nm erfolgt. Bei den QM-Modellen nutzt das Zielsystem zwei definierte blaue Dreiecke, um dem Bediener zu helfen, den Erfassungsbereich präzise zu lokalisieren.

Die patentierte Datalogic Green Spot-Technologie liefert direkt auf dem Barcode eine visuelle Bestätigung des erfolgreichen Lesevorgangs. Hinzu kommen die LED für den erfolgreichen Lesevorgang und ein akustisches Signal mit einstellbarer Tonhöhe.

Motionix für nahtlose Übergänge zwischen den Lesemodi

Die patentierte Motionix-Technologie erkennt die Bewegung des Scanners und erleichtert den Übergang zwischen den Betriebsmodi. Diese Funktion ermöglicht es dem Gerät, sich auf natürliche Weise an die Art und Weise anzupassen, wie es während der Arbeit gehalten und verwendet wird.

Die Bewegungstoleranz erreicht 30 IPS, während die angegebenen Lesewinkel bei ±65° für Pitch, 360° für Roll und ±65° für Skew liegen.

Auflösung bis zu 3 mil

Der QuickScan QM2500 erreicht eine maximale Auflösung von 0,077 mm / 3 mil für lineare 1D-Codes und PDF417. Bei Data Matrix beträgt die Auflösung 0,127 mm / 5 mil, bei QR-Codes 0,17 mm / 6,7 mil.

Das minimale Druckkontrastverhältnis beträgt 15 %, was das Lesen von Codes mit unterschiedlicher Qualität und unterschiedlichem Kontrast ermöglicht.

Für den täglichen Betrieb geeignete Tiefenschärfe

Die Lesereichweite hängt von der Symbologie, der Größe, dem Kontrast, der Beleuchtung und dem Scanwinkel ab. Bei Code 39 mit 5 mil liegt die typische Reichweite zwischen 0,5 und 25 cm, während sie bei Code 39 mit 10 mil 38 cm erreicht.

Bei Data Matrix mit 10 mil beträgt die Lesereichweite bis zu 21,5 cm, während EAN/UPC-A mit 13 mil 41 cm erreicht. Bei QR-Codes mit 20 mil reicht die angegebene Lesereichweite bis zu 37 cm.

3.250-mAh-Akku für langen Einsatz

Der Scanner verfügt über einen Lithium-Ionen-Akku mit 3.250 mAh, der für bis zu 115.000 Lesevorgänge mit einer einzigen Ladung ausgelegt ist.

Die Ladezeit des Scanners allein über eine externe Type-C-Stromversorgung beträgt etwa 3 Stunden. Das Aufladen über die Ladestation dauert bei einer externen 12-VDC-Stromversorgung etwa 4 Stunden. Die LED-Anzeigen an der Ladestation zeigen den Ladezustand und den Abschluss des Ladevorgangs an.

BC2090-Dockingstation mit mehreren Schnittstellen

Die Basisstation BC2090 verwaltet die Kommunikation mit dem Host-System und unterstützt mehrere Schnittstellen: USB-Typ-C, USB und RS-232. Dies ermöglicht die Integration der kabellosen Plattform in verschiedene professionelle Infrastrukturen.

Das spezielle Kit wird mit dem USB-Kabel 90A052258 geliefert. Die Basisstation übernimmt zudem die Funktionen zur Verwaltung und zum Aufladen des Geräts.

Schutzklasse IP52 und Sturzfestigkeit

Der QuickScan QM2500 ist für den täglichen Einsatz in professionellen Umgebungen konzipiert. Das Gehäuse bietet Schutz nach IP52 vor Partikeln und Wasser und hält wiederholten Stürzen aus 1,5 m Höhe auf eine Betonfläche stand.

Das Gerät ist für 10 Millionen Betätigungen und elektrostatische Entladungen in der Luft bis zu 16 kV ausgelegt. Es kann bei Temperaturen zwischen 0 °C und 50 °C betrieben werden und unterstützt Lager- und Transporttemperaturen zwischen -40 °C und 70 °C.

Leistung auch in stark beleuchteten Umgebungen

Der Scanner kann bei einer Umgebungsbeleuchtung zwischen 0 und 100.000 Lux betrieben werden – eine nützliche Eigenschaft für den Einsatz in Verkaufsstellen und professionellen Umgebungen mit wechselnden Lichtverhältnissen.

Die Umweltkonformität umfasst die EU-RoHS-Richtlinie und die chinesische RoHS-Richtlinie. Der Strahler gehört zur Ausnahmegruppe, während das Zielsystem gemäß IEC 62471 in die Risikogruppe 1 eingestuft ist.

Konfiguration mit Datalogic Aladdin

Die Verwaltung des Lesegeräts wird durch Datalogic Aladdin unterstützt, ein kostenlos verfügbares Konfigurationsprogramm. Zudem stehen die Dienstprogramme JavaPOS und OPOS für die Integration in kompatible professionelle Systeme zur Verfügung.

Die Funktion „Remote Host Download“ vereinfacht die Fernverwaltung und trägt dazu bei, den Supportaufwand bei professionellen Installationen zu reduzieren.

Anwendungsfälle und Kompatibilität

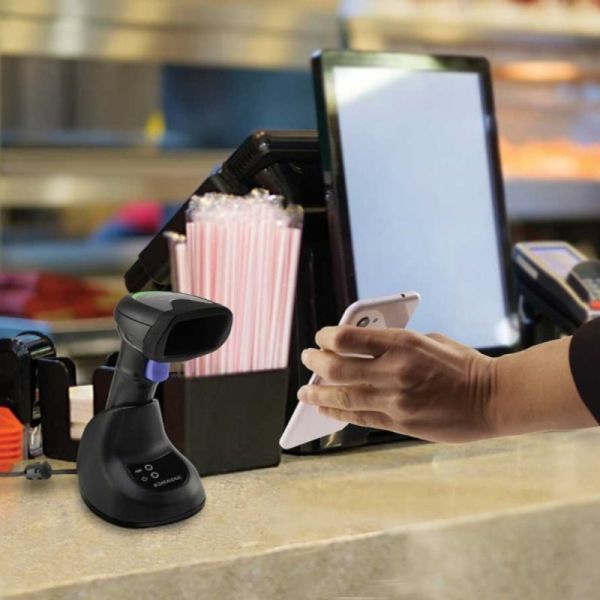

Der Datalogic QuickScan Mobile QM2500 eignet sich für den Einzelhandel und Verkaufsstellen, einschließlich Kassiervorgängen, Kundenkarten und elektronischen Gutscheinen. Er findet zudem Anwendung in Post- und Bankdienstleistungen, der öffentlichen Verwaltung, bei Versorgungsunternehmen, in der Zugangskontrolle, im öffentlichen Nahverkehr, in Labors, Apotheken, in der Patientenversorgung und in der Leichtindustrie eingesetzt.

Die 433-MHz-STAR-Funktechnologie ist besonders interessant für Installationen, in denen Mobilität ohne den Einsatz von Bluetooth oder WLAN erforderlich ist. Die Basisstation BC2090 ermöglicht die Anbindung an das Host-System über die von der Plattform unterstützten Schnittstellen.
